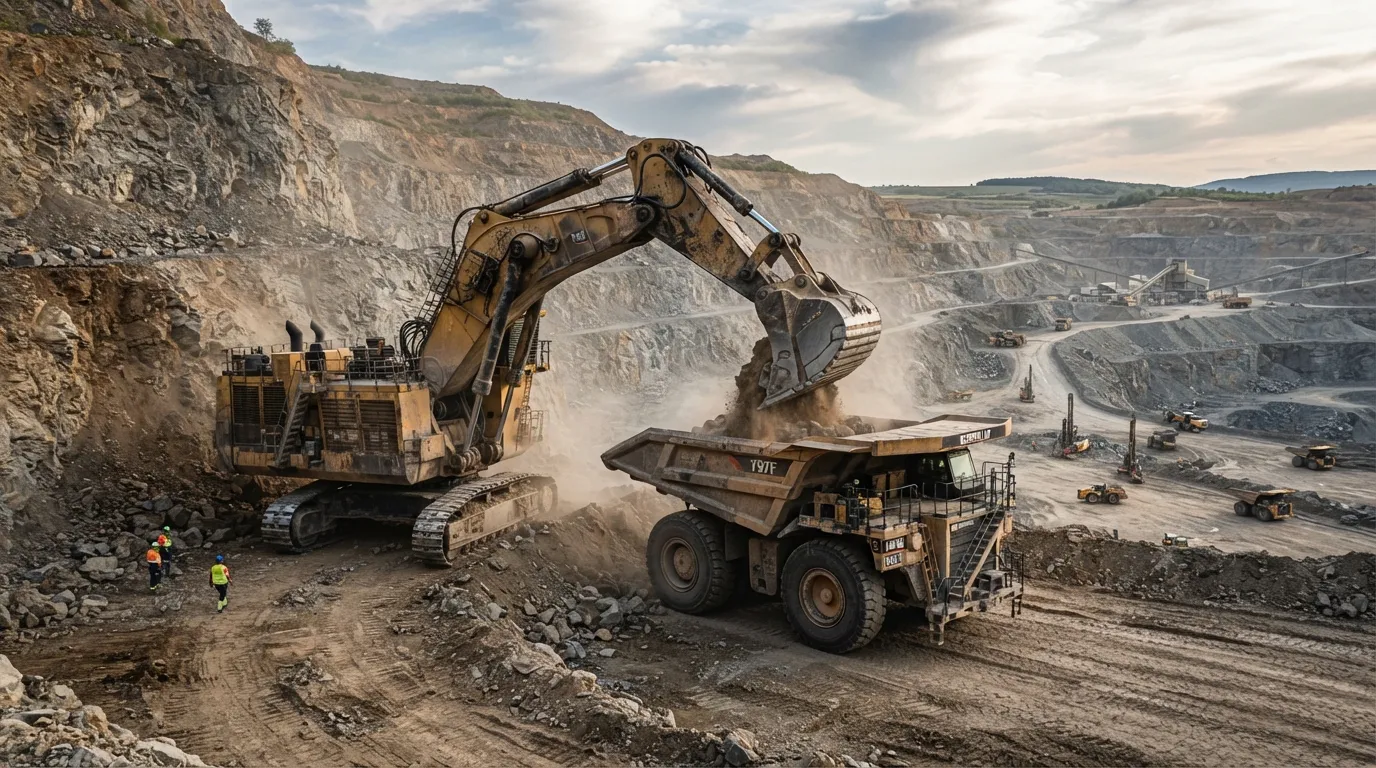

01 / Bergbau · extremer AbriebBergbau & Steinbrüche
Rotierende Abdichtung in Schlamm, Granitstaub, Quarzsand und unter Stoßbelastung – für Kettenbagger, Muldenkipper und Bohrgeräte.
Daten ansehenTyp DO
Branchen & Anwendungen
Entwickelt für jede Umgebung.
Entdecken Sie die Schwerlast-Branchen, Antriebsbaugruppen und extremen mobilen Maschinen, in denen DUO-CONE-Laufwerksdichtungen Leckagefreiheit und eine sichere Abschottung des Lagerraums gewährleisten.
MetallurgieHochchrom-Gusslegierung60 – 66 HRC Härte
Druckbereich0,3 bis 0,5 MPaim Dauerbetrieb
OberflächeRa ≤ 0,2 µm geläpptPlanheit im Lichtband
Nach Branche
Präzise Laufwerksdichtungen für abrasive, nasse, heiße und dauerhaft stoßbelastete Einsätze.
01 / Bergbau · extremer Abrieb

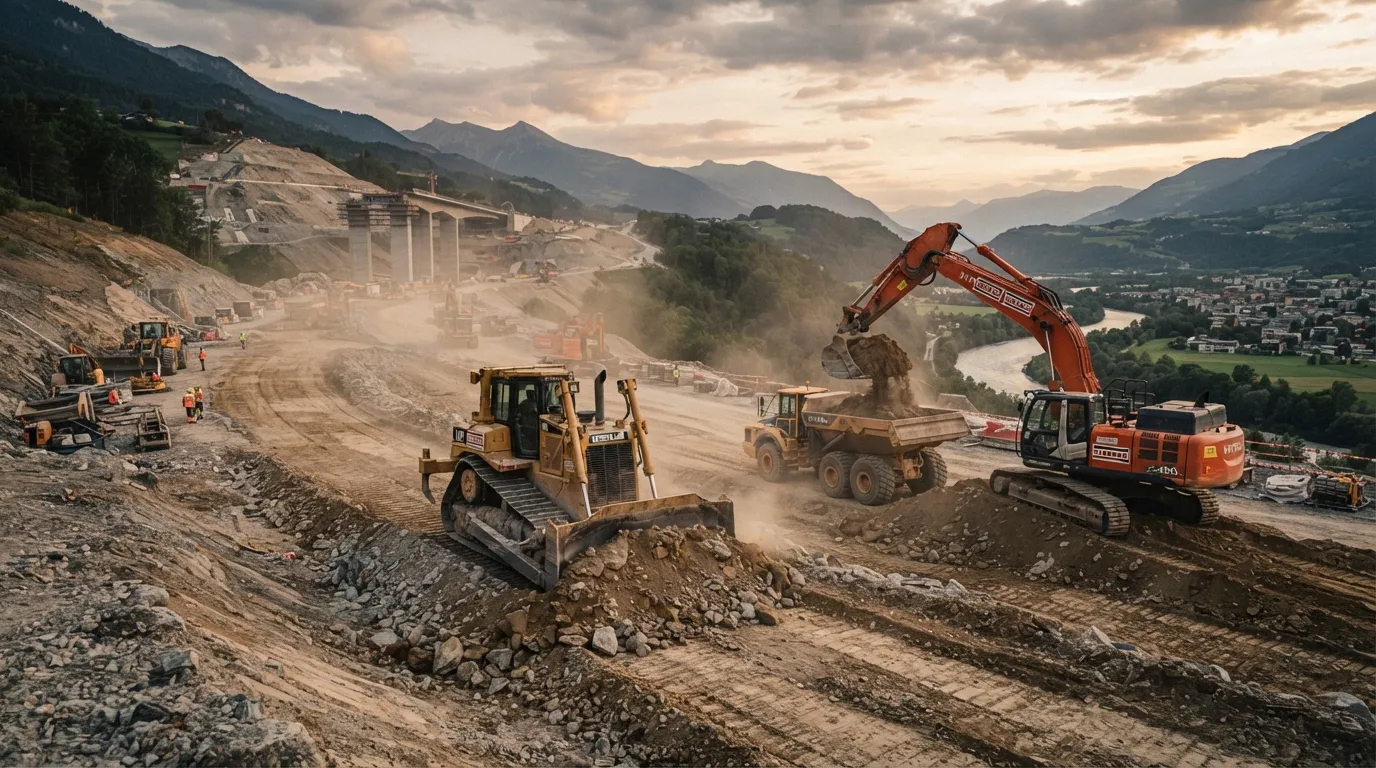

02 / TiefbauBau
Laufrollen, Leiträder und Schwenkgetriebe an Erdbewegungsmaschinen, unter Schlamm und Vibration.
Daten ansehenTyp DO

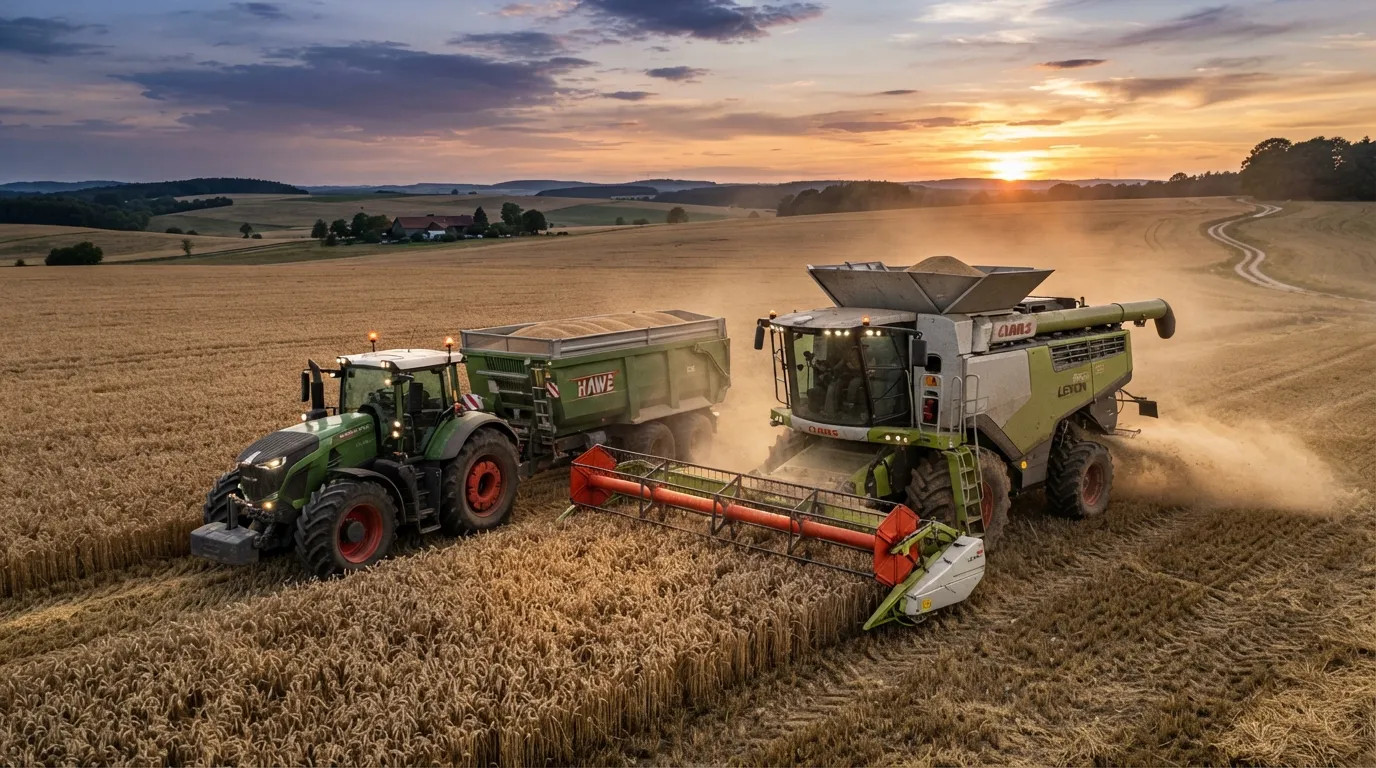

03 / AgrarLandtechnik
Mähdrescher, Bodenfräsen und Scheibeneggen im Einsatz mit Dünger, Lehm und feuchtem Torf.
Daten ansehenDO · NBR-Torusring

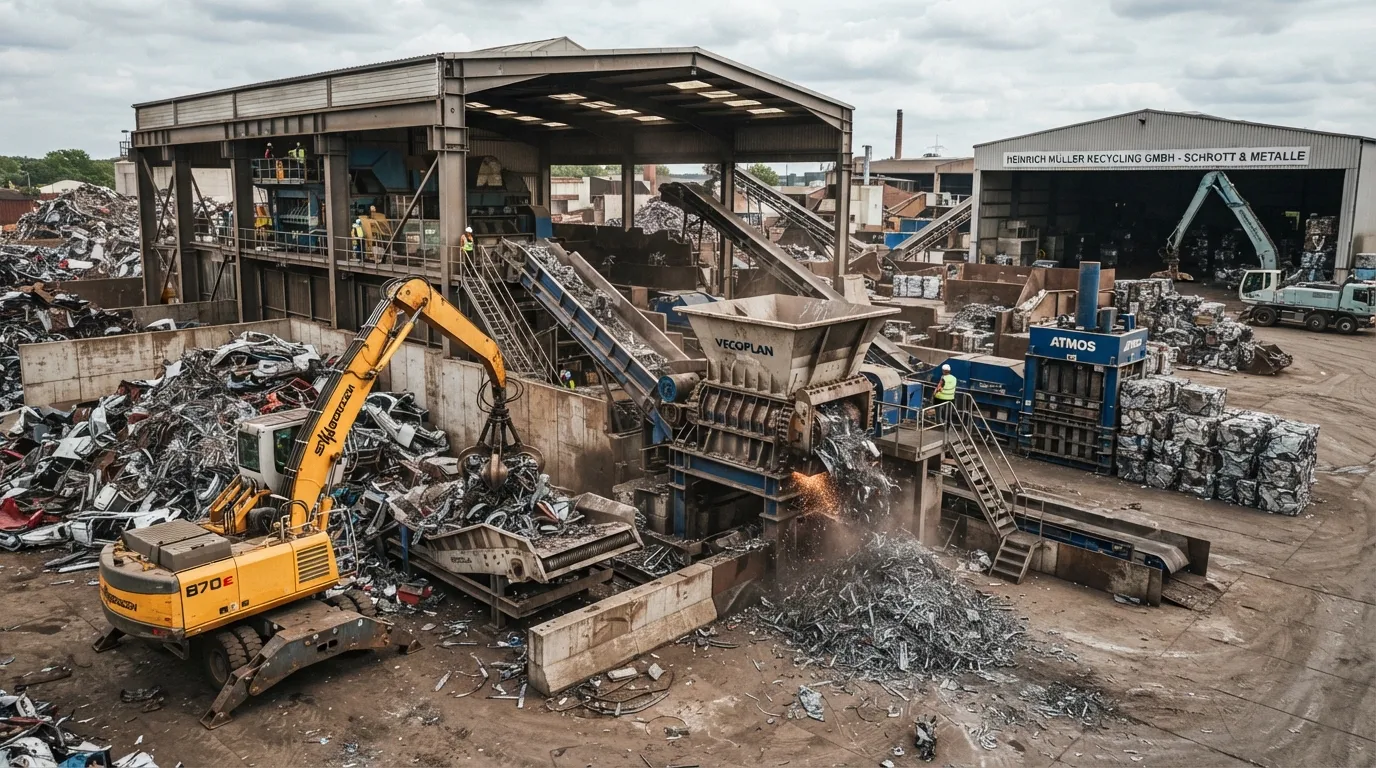

04 / RecyclingRecycling
Schutz vor starkem Partikeleintrag an Schreddern, Verdichtern und Ballenpressen.
Daten ansehenTyp DF

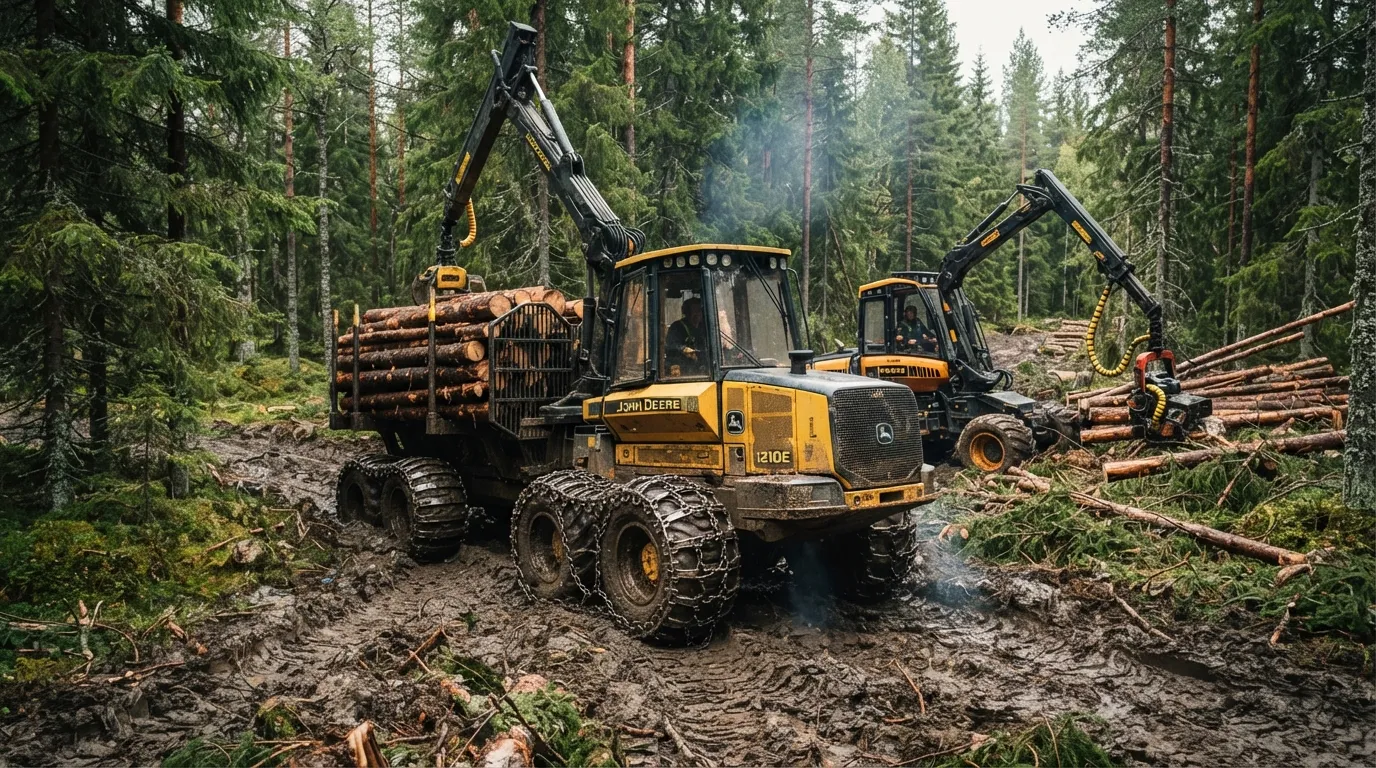

05 / HolzernteForstmaschinen
Hält Fasern, feuchten Torf und säurehaltigen Baumsaft von Planetenachsen und Radnaben fern.
Daten ansehenTyp DO

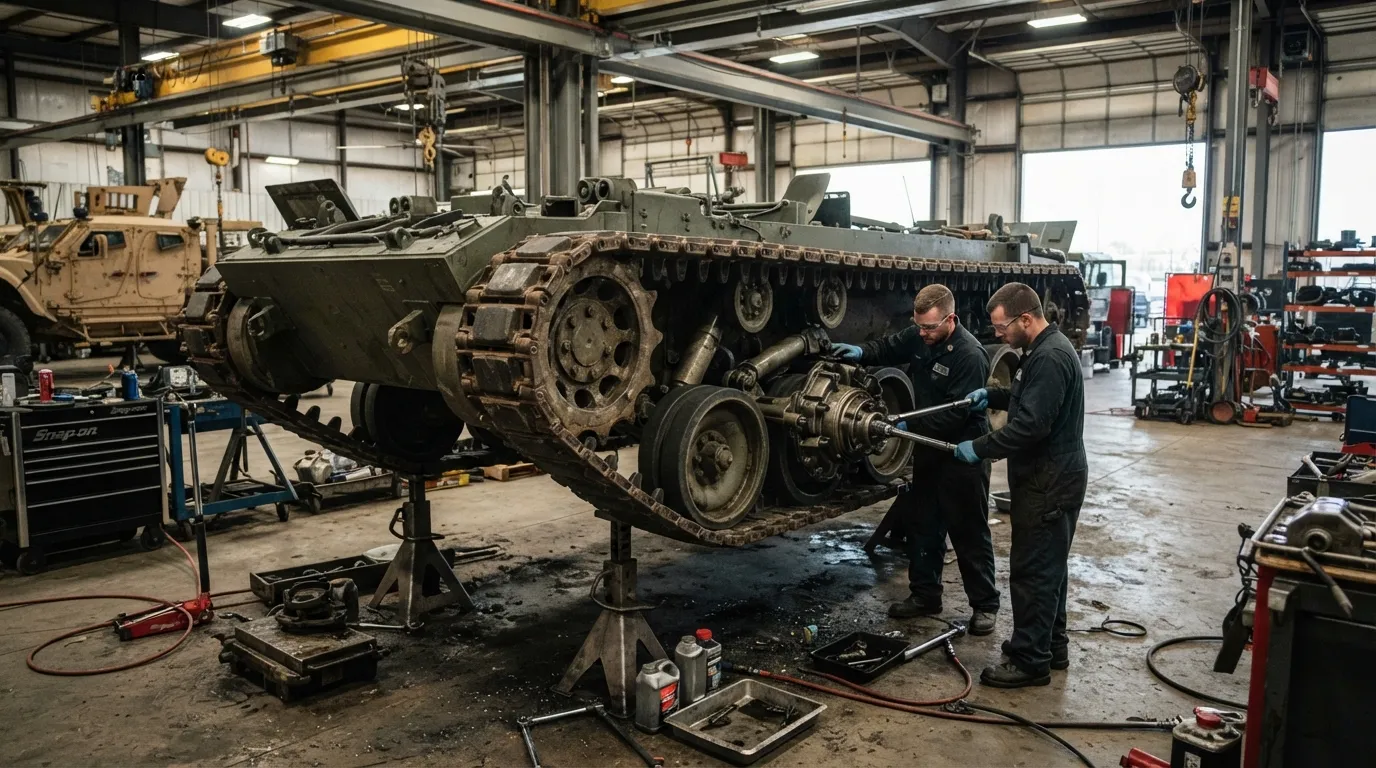

06 / VerteidigungMilitär & Verteidigung
Hochzuverlässige Laufwerksschwingen, Endantriebs-Radnaben und Amphibienfahrzeuge von −40 °C bis +55 °C.
Daten ansehenDF · FKM-Federringe

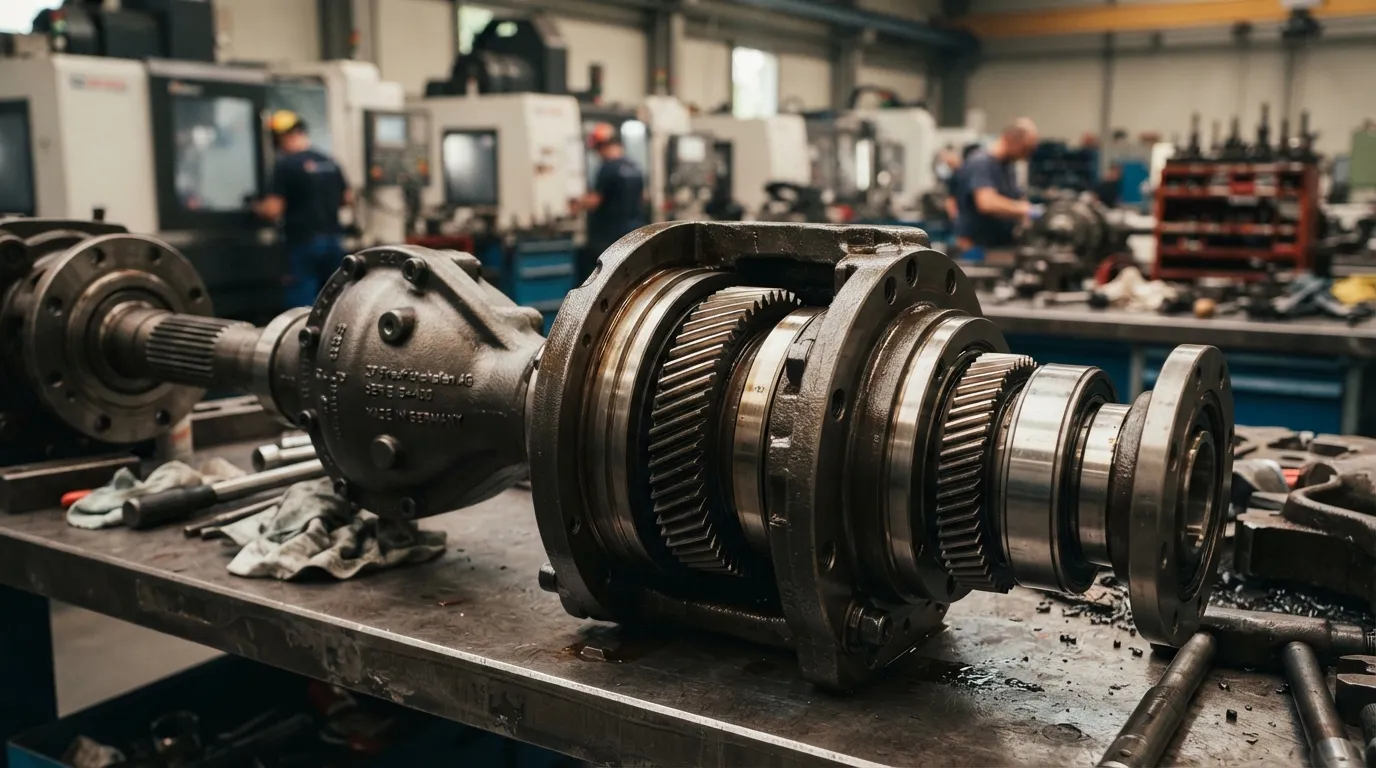

07 / Schwerlast-KomponentenAntriebe & Getriebe
Direkter OEM-Ersatz für Endantriebe, Verteilergetriebe, Drehdurchführungen und Planetengetriebe von Vertikal-Rollenmühlen.
Daten ansehenTyp DO

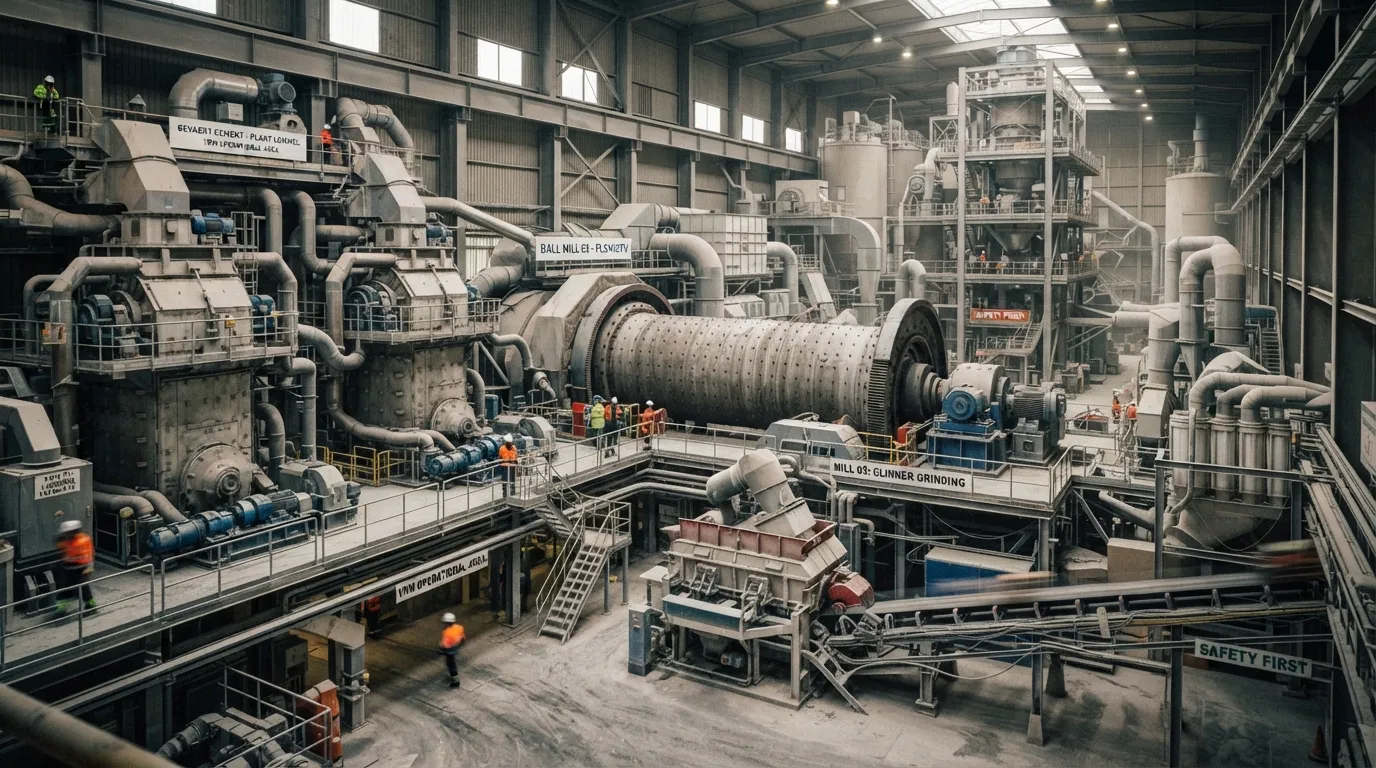

08 / ZementZementmühlen
Hitzebeständiger Schutz gegen feinsten Klinkerstaub und Quarzpulver.
Daten ansehenDF · hitzebeständig

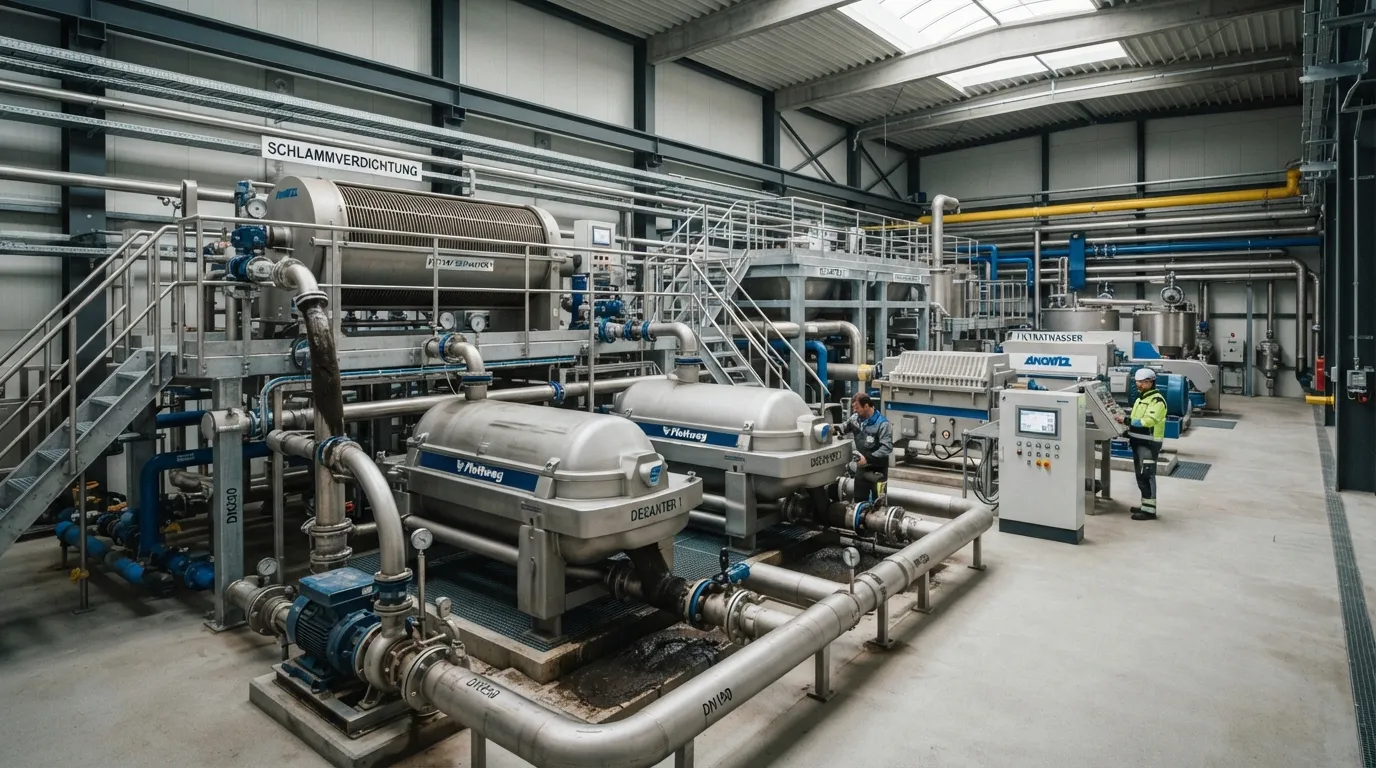

09 / WasserAbwasserbehandlung
Korrosive Flüssigkeiten und Schlämme in Dekantern, Tauchrührwerken und Filterpressen-Antrieben.
Daten ansehenDF · säurebeständig

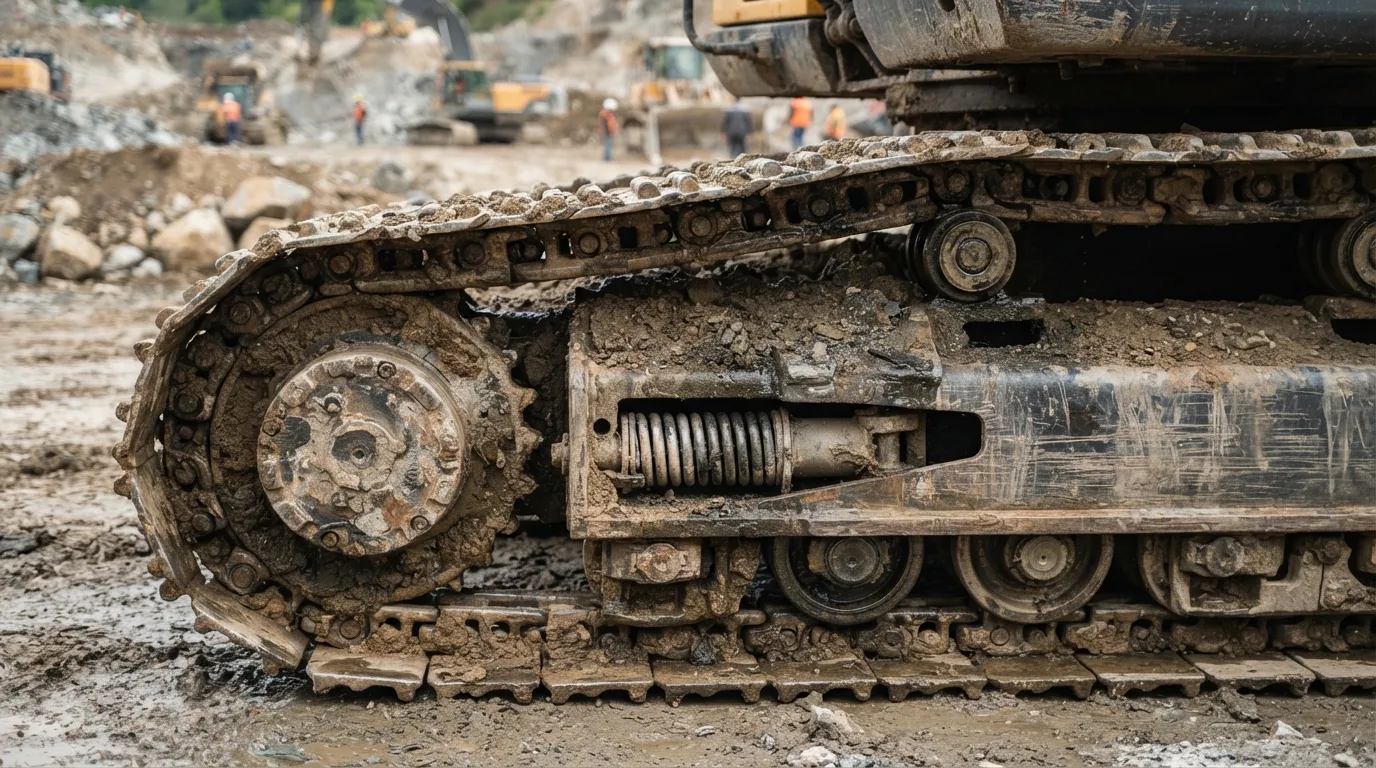

10 / FahrwerkLaufwerke
Geschmiedete Laufrollen, Stützrollen und Leitrad-Lagergehäuse mit lebenslanger Ölfüllung.
Daten ansehenDO · Standard-OEM

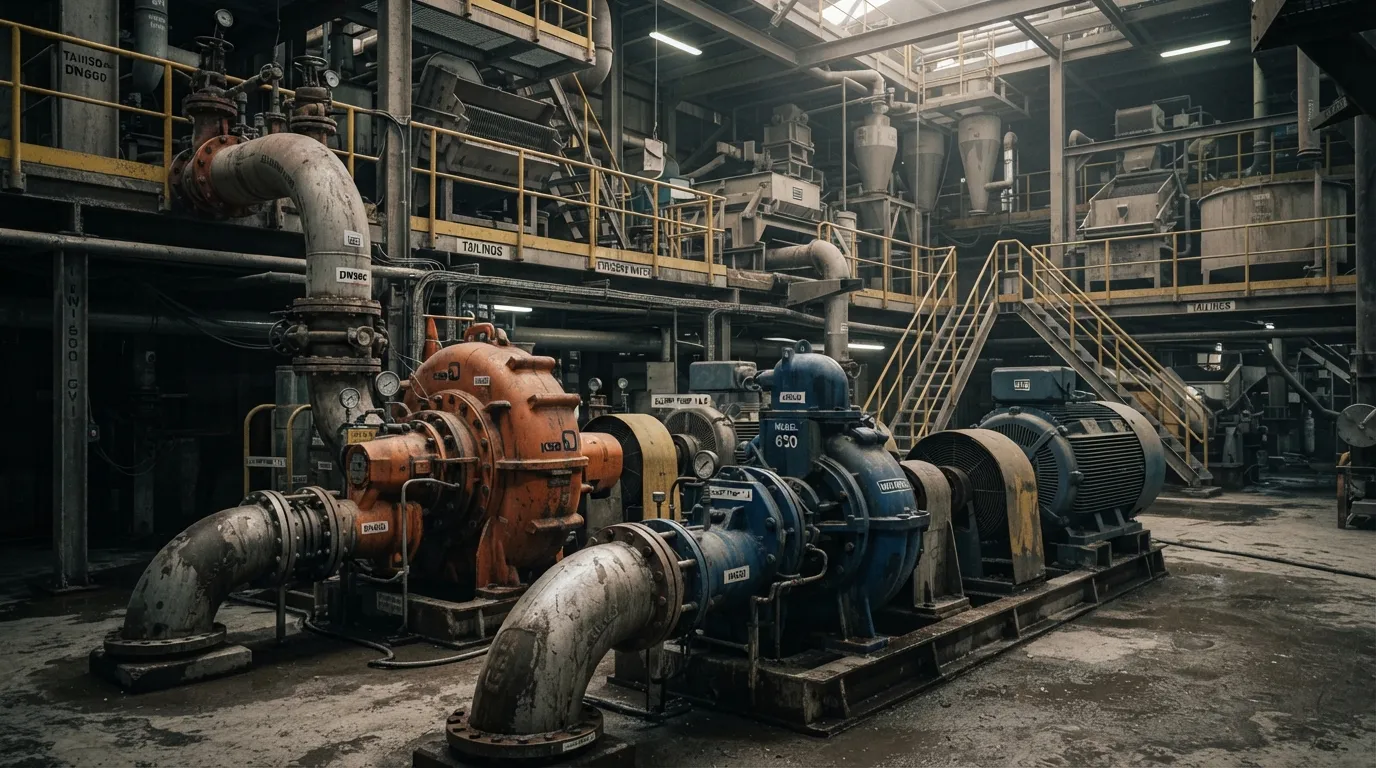

11 / Pumpen & FördertechnikIndustriepumpen
Leckagefreie Gleitringabdichtung für abrasive Baggerpumpen, Mineralschlamm-Förderung, hochviskose Zahnradpumpen und Schneckenförderer.
Daten ansehenDO / DF · bis 0,5 MPa

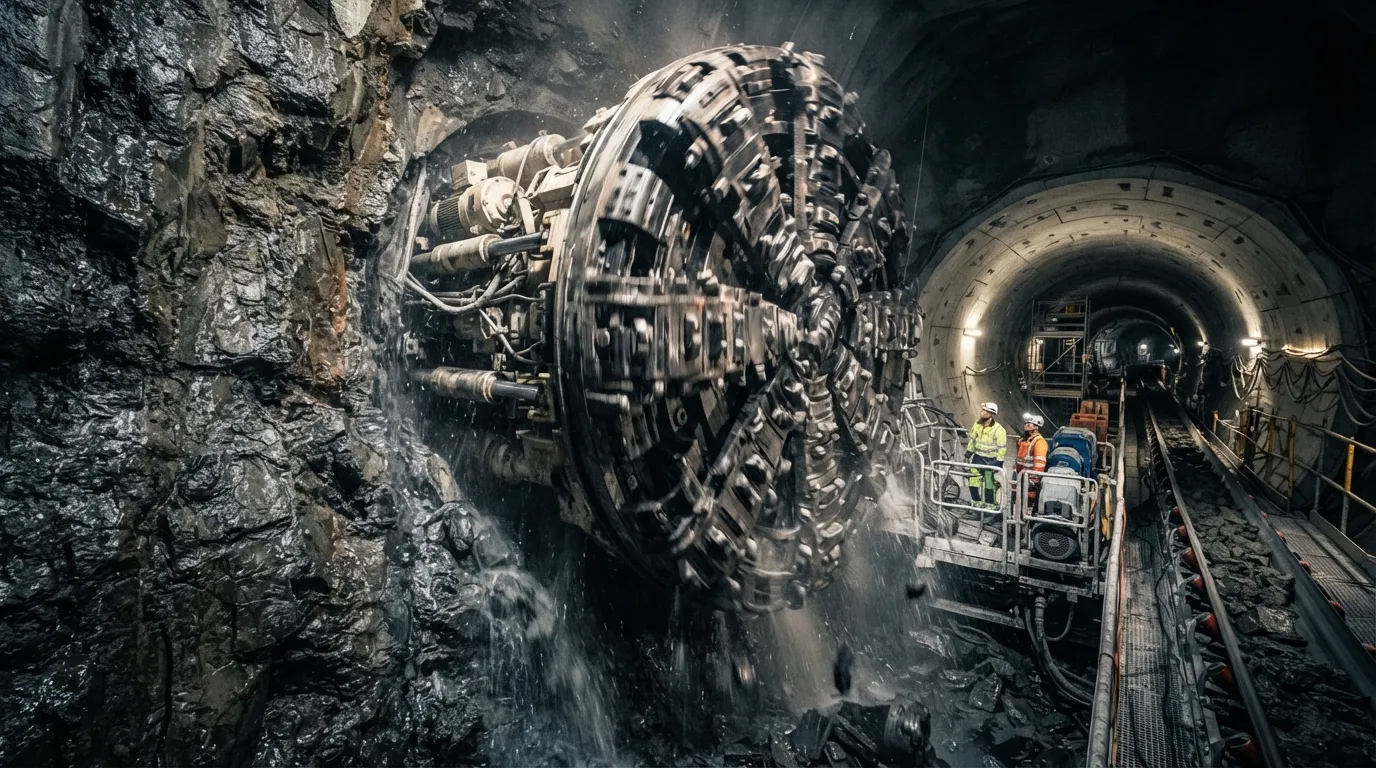

12 / Hochkritische AnwendungTunnelbohrmaschinen (TBM)
Disken-Schneidrollen, Hauptlagerkammern und Dichtungen für bis zu 5,0 bar hydrostatischen Druck.
Daten ansehenDF · Rautenring
Anwendungsübersicht
12 Branchen mit Maschine, Dichtstelle, Druckbereich und empfohlenem Typ.
| # | Branche | Hauptmaschinen | Dichtstelle | Druck | Empfohlener Typ |
|---|---|---|---|---|---|
| 01 | Bergbau | Hydraulikbagger, Ladeschaufel, Muldenkipper | Endantriebsnabe · Schwenkgetriebe | 0,3 – 0,5 MPa | DO · 15Cr3Mo |
| 02 | Bau | Kettendozer, Verdichter, Kran | Laufrolle · Spannrad | 0,3 MPa | DO · Gusslegierung |
| 03 | Landtechnik | Mähdrescher, schwere Bodenfräse | Tandemnabe · Rotorzapfen | 0,2 – 0,3 MPa | DO · NBR-Torusring |
| 04 | Recycling | Schrottpresse, Granulator | Schredderwalze · Stößellager | 0,4 MPa | DF · Trapezring |
| 05 | Forstwirtschaft | Harvester, Forwarder | Tandemachse | 0,3 MPa | DO · gehärtet |
| 06 | Militär | Schützenpanzer, Kampfpanzer, Logistik | Laufradnabe · Portalachse | 0,4 – 0,5 MPa | DF · FKM-Federringe |
| 07 | Schwerlast-Komponenten | Planetenantriebe, Getriebe | Abtriebsflansch · Drehdurchführung | 0,3 MPa | Typ DO |
| 08 | Zementmühlen | Vertikal-Rollenmühle, Kugelmühle | Rollenzapfen · Antriebsgetriebe | 0,4 MPa | DF · hitzebeständig |
| 09 | Abwasser | Dekanterzentrifuge, Belüfter | Trommelspindel | 0,3 – 0,5 MPa | DF · säurebeständig |
| 10 | Laufwerk | Laufrollen, Stützrollen | Innerer Ölraum | 0,3 MPa | DO · Standard-OEM |
| 11 | Pumpen & Ventile | Schlamm-Kreiselpumpe, Schneckenpumpe | Laufrad-Lagergehäuse | 0,5 MPa | DO / DF kombiniert |
| 12 | Tunnelvortrieb | TBM-Bohrkopf, Schneckenförderer | Hauptlager · Schneidrollennabe | 0,5 MPa (5 bar) | DF · Rautenring |
Von der Maschine zur Dichtung
Technische Integrität in drei Stufen: das mobile Fahrgestell, das Planetengetriebe und die optisch präzise Dichtfläche.
Stufe 01 · UmgebungDie Maschine
Massives Fahrgestell mit starker mehrachsiger Verformung und Dauervibration.
Umgebung: −40 °C bis +55 °CStufe 02 · GetriebeDie Nabe
Planeten-Nabengetriebe mit hohem Drehmoment, das absolute Schmierstoffdichtheit und eine Schlammbarriere braucht.
Dynamische Wellenauslenkung: ±0,5 mmStufe 03 · KontaktflächeDUO-CONE-Laufwerksdichtung
Zwei Gusslegierungsringe, geläppt innerhalb von 2 Lichtbändern, bilden einen zuverlässigen hydrodynamischen Ölfilm.
Kontaktband: Ra ≤ 0,2 µmIhre Anwendung gefunden?
Zwei bewährte Bauformen für Standard-OEM-Gehäuse oder direkte Einpresssitze.

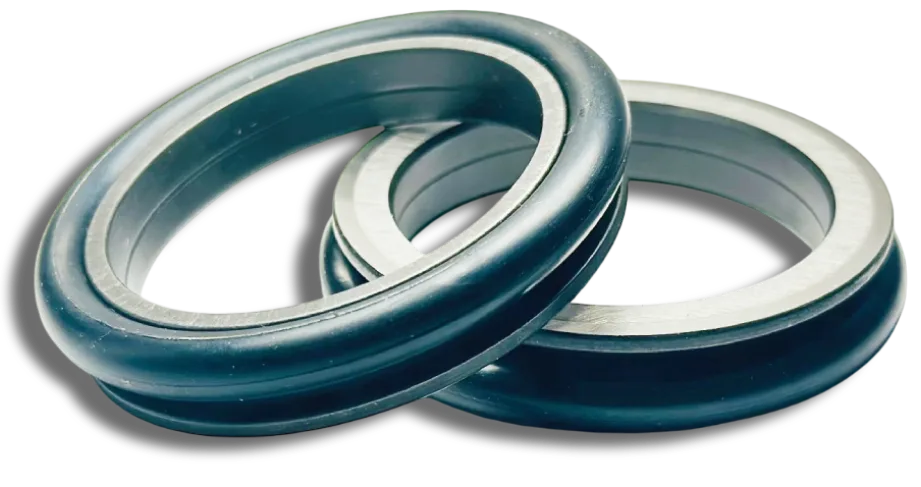

Typ DO · torischer O-RingStandard-OEM
- Elastomer-Querschnitt
- Torischer / runder O-Ring
- Gehäuseprofil
- Einbauraum mit 8°–15°-Rampe
- Max. Druck
- 0,3 MPa (3,0 bar)
- Durchmesser
- 50 mm to 1,000 mm
- Typische Maschinen
- Laufrollen, Leiträder, Endantriebe

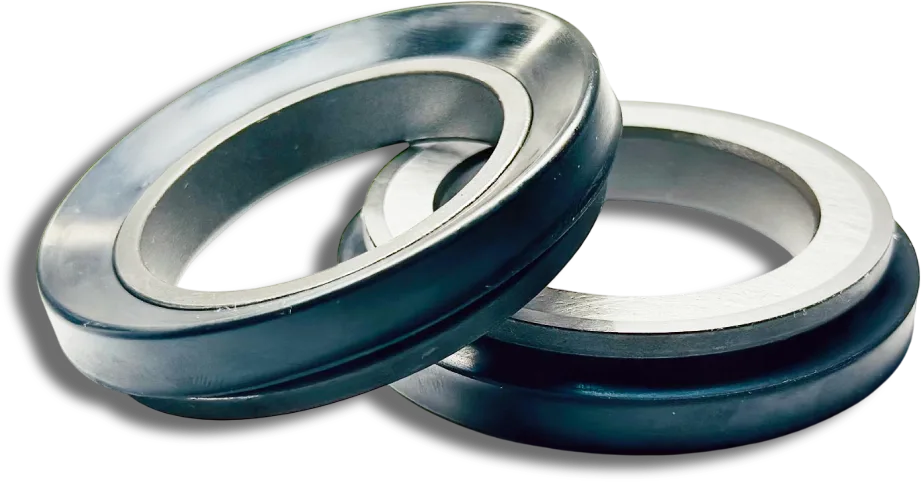

Typ DF · RautenringHochdruck
- Elastomer-Querschnitt
- Rauten-/Trapezring
- Gehäuseprofil
- Gerade zylindrische Bohrung (ohne Rampe)
- Max. Druck
- 0,5 MPa (5,0 bar)
- Durchmesser
- 100 mm to 1,200 mm
- Typische Maschinen
- TBM-Schneidrollen, schwere Förderer, Zentrifugen
Die richtige Dichtung für Ihre Anwendung.
Unsere Anwendungsingenieure liefern CAD-Step-Dateien, prüfen Maße per Querverweis und erstellen schnelle Express-Angebote.
